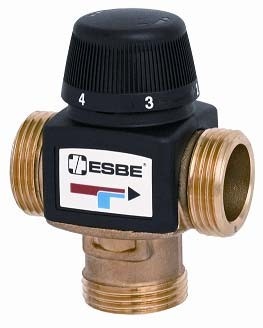

Ventil termic de amestec VTA 572-1 - reglare 20-55°C

Descriere

Tip Racord/filet exterior - G 1”
Kvs mc/h - 4,5
Gama de reglare - 20-55°C
Capacitate boiler, litri - 1500
Suprafata pardoseala - 150mp

Ventilele termostatice de amestec VTA sunt destinate pentru prepararea directa a apei calde menajere in sistemele cu sau fara pompa de recirculare, cu functie anti-oparire. Ventilele asigura o precizie foarte buna de reglare pe portul de amestec indiferent de variatiile de temperatura sau presiune dintre portul de apa rece si calda.Foarte usor de montat in sistem datorita portului de amestec in linie. Reglarea temperaturii - rozeta de reglare gradata 1…5, mascata cu capac protector .
Tip ventil:-de amestec,in linie (asimetric), portul de amestec este in lateral
Materiale constructive:- alama DZR– CW602N, aprobata pentru uzul la apa potabila
Mediu de lucru: - apa sau apa cu continut de maximum 50% glicol
Temperaturi de lucru: - 0°C...+95°C continuu, temporar +100°C
Reglarea temperaturii: - rozeta gradata 1...5 sau in °C (cu capac protector la VTA320/520)
Functie anti-oprrire: - la lipsa totala a apei reci sau calde ventilul inchide in maxiumum 2 secunde, toate modelele VTA au aceasta functie

Presiune lucru: - maximum 10 bar

Presiune diferentiala: - maximum 3 bar la seriile VTA320/370/520 si,
- maximum 1 bar la seria VTA570 (intre portul de apa calda / rece)
Acuratete reglare: - VTA320 ± 2°C la un debit de minimum 4 litri/minut
- VTA520 ± 4°C la un debit de minimum 9 litri/minut
- VTA370 si VTA570 ± 3°C la un debit de minimum 9 litri/minut,
(valori date in conditii de temperatura fluctuanta la intrare si la un ΔT ≥ 10ºC între portul de intrare apa calda si portul de amestec)
Capacitate amestec ACM:
- kvs 1,2 = 1 vila unifamiliala sau 2 dusuri in centre de sport,
- kvs 1,5/1,6 = 5 apartamente sau 3 dusuri in centre de sport,
- kvs 3,2 = 10 apartamente sau 6 dusuri in centre de sport,
- kvs 4,8 = 15 apartamente sau 9 dusuri in centre de sport
(capacitatea de amestec este calculata in raport 1:1 apa calda/rece)
Capacitate amestec incalzire prin pardoseala:

 - kvs 1,2 = 40 mp, kvs 1,5/1,6 = 50 mp, kvs 3,4 = 110 mp,
 - kvs 4,5/4,8 = 150 mp (valori calculate la 50W/ mp cu ΔT = 5ºC, la o cadere de presiune ≤ 10kPa si debit de 0,25 l/sec)
